前言

蠟粉是粉末塗料常用的助劑，主要起到增硬耐磨，脫氣消泡的作用，常用的品種（zhǒng）有聚乙烯蠟，聚丙（bǐng）烯蠟，聚酰胺蠟，聚四氟乙烯蠟等。不同規格的蠟粉在粉末塗料中有不同的表（biǎo）現，在抗劃性，塗膜硬度，爽滑手感（gǎn），脫氣性，光澤度，顏色（sè）鮮映性，紋理效（xiào）果，轉印撕紙，銀粉排列，對印刷或者重塗的影響等方麵（miàn）均（jun1）有區別（bié）。

實驗目的（de）

為了仔細研（yán）究不同種類的（de）蠟粉在粉末塗（tú）料體係中（zhōng）的作用機理，蠟粉從蠟粉與粉末塗料其他原材料的（de）相互作用角度出發進行了一係列實驗。本文主要分析不同蠟粉對聚酯粘度（dù）的影響。

粉末塗料用聚酯最（zuì）基本的指標有酸值，粘度（dù），Tg 值。蠟粉的加入不會影響聚酯的酸值，但對聚（jù）酯的粘（zhān）度和Tg 值有一（yī）定的影響（xiǎng）。本文選取帝斯曼的4140（6:4 混合型）和4900（TGIC固化型（xíng），94：6）作為基礎材料（liào）進行（háng）實驗。

實驗（yàn）材料

實驗方法

在160度下，利用旋轉粘度計測量不同品種（zhǒng）不同比例的蠟粉添加（jiā）到聚酯樹脂中後，對聚酯樹脂粘度的影響，蠟粉添加量為（wéi）聚酯樹脂的1%，2%，4%。

選擇在160度條件下測（cè）量粘度，主（zhǔ）要出發點（diǎn）是考（kǎo）慮（lǜ）蠟粉在這個溫度下已經完全融化，而粉末（mò）塗料的膠化過（guò）程還沒有完全開始，是希望（wàng）探索在蠟（là）粉在粉末塗料膠化溫度之前對聚酯（zhǐ）樹脂粘度的影響。

蠟（là）粉的選（xuǎn）擇包（bāo）括聚乙烯蠟，氧化聚乙烯蠟，聚（jù）丙烯（xī）蠟和聚酰（xiān）胺蠟，其中聚乙烯蠟選擇了低密度（dù）聚乙烯蠟（là）（密度0.90-0.93 g/cm3），中密度聚乙烯蠟（密度0.94-0.96 g/cm3），高密度（dù）聚乙烯蠟（密度0.99-0.99 g/cm3）三種（zhǒng）。這幾種規格的蠟粉在粉末（mò）塗料（liào）的（de）生產實踐中當中具有相當的代表性。

實驗（yàn）數據

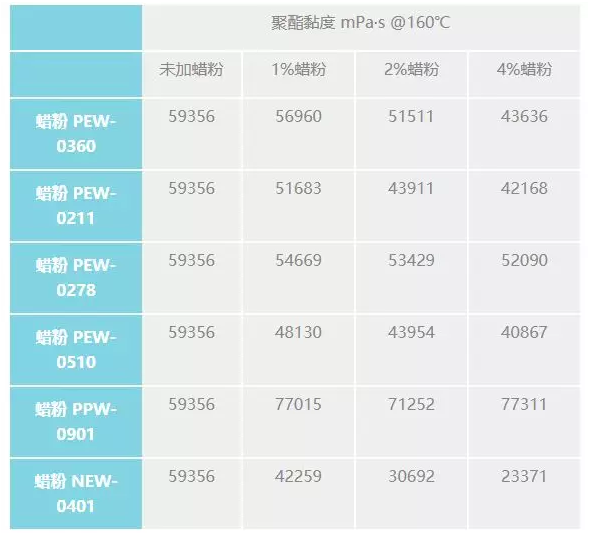

聚酯樹脂4900添加蠟粉的黏度數據如下：

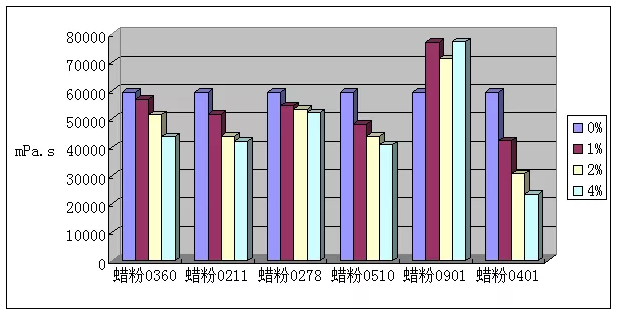

聚酯樹脂4900添加蠟（là）粉的黏度數據:

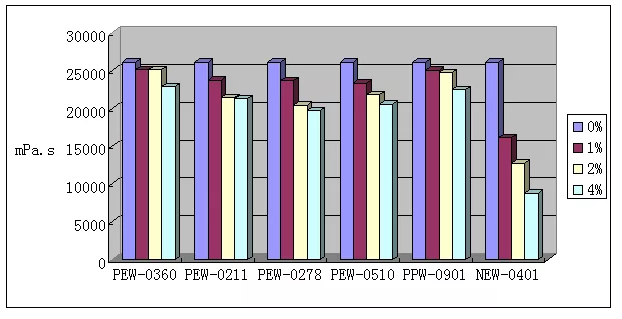

結論

蠟粉的加入基本對粉末塗料用聚（jù）酯（zhǐ）樹脂都有一（yī）定（dìng）的（de）降粘（zhān）作用，降粘程度隨不同的蠟粉及不同的聚酯品種有較大的差異。

聚酰胺蠟NEW-0401對聚（jù）酯的降（jiàng）黏（nián）性很好，氧化聚乙烯蠟PEW-0510對（duì）聚酯（zhǐ）的降（jiàng）黏性較好，不同規格的聚乙烯（xī）蠟對聚酯的降黏性作用相差很大，中密（mì）度聚（jù）乙烯蠟粉PEW-0211降黏性較好（hǎo），高密度聚乙烯蠟PEW-0278在聚酯4140中降黏性尚好但在（zài）聚酯4900中降黏性較差，低密（mì）度聚乙烯蠟PEW-0360在聚酯4900中降黏性尚好但在聚酯4140中降（jiàng）黏性較差。聚丙烯蠟PPW-0901在（zài）160°時可能存在未完（wán）全（quán）溶解的（de）情況，實驗顯示在（zài）160°時基本不具備降黏能力。
