塗膜失光的原理

(1)漆膜光澤（zé）與（yǔ）其表麵（miàn）的平滑性有關 ，任何失光都是因為表麵不平整 ，從而（ér）使光線過於（yú）漫射失去反射映像的清晰度。影響塗膜平滑性的因素包括塗料 本身的細度 、噴塗工（gōng）藝等很多（duō）方麵。除此以外 ，現場存在的失光問題主要是由 生產控製、噴塗工（gōng）藝及噴塗（tú）設備造（zào）成的 。

(2)從塗料本身來（lái）說 ，顏料的粒度及其在基料中的（de）分散性 將影響漆膜光澤。首先，顏料細（xì）度越細，在基料中的分散均勻性越好（hǎo），越有助（zhù）於形成平整光（guāng）滑的漆膜。

(3)其次，塗料中的顏積比對漆膜光澤也（yě）會產生影響。由於漆膜中的顏料顆粒弱化（huà）了鏡麵反射致使光澤降低，而且隨著顏料體積濃度（PVC）的增大，光澤逐漸下（xià）降。當顏基比一定時，顏料的吸油量越大，光澤（zé）越（yuè）低。

(4)塗料中（zhōng）選用的溶劑種類直接影響其（qí）揮發速度的快慢,揮（huī）發速度（dù）過快或過慢都會影響漆膜的（de）平整度,降低漆膜光（guāng）澤。

(5)從噴塗工藝方麵 ,漆（qī）膜的失光機（jī）理要（yào）從漆膜（mó）的（de）形成開始研究 。以水（shuǐ）性烤漆為（wéi）例,水性色漆施工後 ,經預烘幹將塗料中絕大部分的水分揮發,並隨清（qīng）漆層一起烘幹,樹脂及固化劑通（tōng）過交聯反應形成漆膜。若此過程中,色（sè）漆層預（yù）烘幹不良,殘留的水（shuǐ）分在與清漆層一起烘幹揮發時會在兩層問（wèn）形成微小針孔,使得塗膜內部由於針孔對映像的（de）反射清晰度下（xià）降,造成塗膜表麵失光,類似於（yú）透視效應所產生的（de）失光現象。可見,失（shī）光現象常常伴隨著其他漆膜缺陷一起出現。

塗料失（shī）光產生的原因及預防處理措施

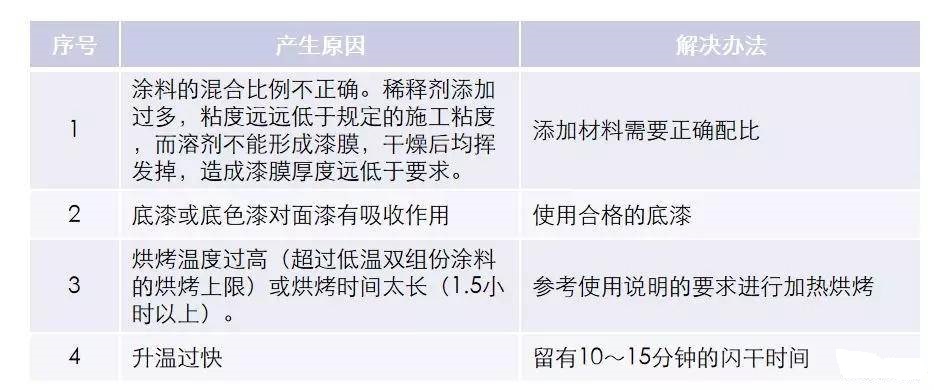

塗料在噴塗（tú）過程中失（shī）光：

塗料在幹燥過程中失光：

塗料在幹燥一（yī）段時間後失（shī）光：
