塗膜的基料主要是高分子材料，在水的存在下，常常會發生（shēng）色變、軟化、附著失效、起泡甚至塗膜破裂，所以塗膜的耐水性（xìng）是塗膜的一項重要（yào）性（xìng）能。

塗膜的耐水性不好，具體（tǐ）會有哪些表現呢（ne）？

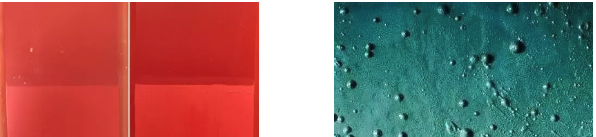

色變
樹脂或顏色在水的作用下生成發（fā）色基團。
軟化
水增塗膜（mó）的溶脹與（yǔ）塑化作，導致強度和硬度降低。
附著失效
水分子取代了塗膜與底材之間的界麵（miàn）作（zuò）用（包括部分氫鍵或者易水解的化學鍵），導致附（fù）著力（lì）大大降低。
起（qǐ）泡
由於塗膜軟化和附著失效（xiào），塗膜中的水揮發將塗（tú）膜頂起。

塗膜受水的影響主要包含兩個方麵
（1）塗膜吸（xī）水性強，易（yì）回潮（或者幹燥慢，不容易完全幹燥）的情況；
（2）塗膜易與水發（fā）生能劣化塗膜性能的各種物理和化學作用的情況（kuàng）（如含（hán）有易水（shuǐ）解的酯鍵或醚鍵（jiàn））。

塗膜吸水（shuǐ）機理
（1）化（huà）學親和
塗膜中親水基團通過陽離子配位或氫鍵作用使得水分子吸附在極性基團（tuán）表麵（miàn），從而使得（dé）物（wù）質表現為一定的（de）吸（xī）水性。（塗料成膜後一般以化學吸附為主）

（2）毛細（xì）作用
常見於多孔物質的吸水現象，是一種物理吸（xī）附，當然物質本身（shēn）對水（shuǐ）要有一定的親水性，如矽藻土，如（rú）塗膜幹（gàn）燥時沒有完全封閉的脫氣通道。

（3）滲透（tòu）作用
如果塗膜中存在電解質，會產生滲透壓，使得塗膜外部的（de）水有向內部滲透的傾向。當（dāng）然在塗膜內聚能較大時，具有部分（fèn）抵消這種滲透壓力的傾向。

怎樣提高塗膜的（de）耐水性
1.提高塗膜耐水（shuǐ）性的途徑
（1）選擇耐水性好的樹脂和固化劑
耐水性好的樹脂分散液有（yǒu）以下指標

較高的羥值；
盡量低的酸（suān）值；
較高的玻璃化溫度（少含柔性鏈的醇）
較（jiào）高的分子量、較窄的分子（zǐ）量分布；
盡（jìn）量少的（de）極性單體（tǐ）；
帶脲環胺類（lèi）等能增強濕附著力的單體；
合適的（de）成鹽助劑。

（2）對（duì）於異氰酸酯固化劑
HDI脂（zhī）肪族異氰酸酯三聚體最為常用，以前一（yī）般用聚醚鏈端改性，但是成膜後依然殘留在塗膜中的聚醚鏈段對使得塗膜的耐水性（xìng）大大（dà）降（jiàng）低；可以選擇磺酸鹽改性（xìng）的HDI，用氨水做成鹽劑，塗膜幹燥後，氨（ān）水揮發，少量（liàng）的磺酸基團對耐水性的（de）降（jiàng）低遠遠小於（yú）聚醚改性的 HDI。

2.選擇疏水性好的顏填料
有明顯（xiǎn）親水溶脹的矽酸鹽填料要（yào）慎用，如蒙脫土、高嶺土；
另外蒙脫土中的金（jīn）屬離子對分散液的穩定性有破壞作用（yòng），非要用的話最好（hǎo）可以用可揮（huī）發胺（àn）改性。
對於滑石粉、沉澱硫酸鋇類的（de）填料，選擇進行疏水處理的較好；
對（duì）於有機色漿（jiāng）一定（dìng）要注意其化（huà）學結構，帶（dài）電性以及使用的表麵活性劑；
塗膜疏水（shuǐ）性還可以通過（guò）添加納米材料獲得，特別是納米矽氧化合物。

3.減少配方中“親水結構”的含量
減少親水基團較多的助劑的使用；
在此強調（diào）一下助溶劑（或者大家所叫的成膜助劑），沸點太高，揮（huī）發太（tài）慢的醇醚類（lèi）物質在塗膜水完全幹燥後，還會長時間殘留在塗膜中，降低塗膜的耐水性。

4.增加塗膜的交聯（lián）密度和固化程度
選擇羥值高的樹（shù）脂分散體、適當（dāng）的催化劑、保證塗膜固化後具有較高的交聯密度；
適（shì）當增加（jiā）固化劑的量能增強塗膜（mó）的耐水性（NCO/-OH比例為 1.5-2.0 耐水（shuǐ）性最好），當然過多的固化（huà）劑會過剩，反而使得耐水性降低（dī）。
高的（de）交聯密度首先得（dé）要保證（zhèng）交聯程度的反應（yīng）完全，不然過高（gāo）的（de）羥基意味著（zhe）沒有來得及反應的羥基也會增多；
另（lìng）外過高的交聯密度（dù）會劣化衝擊，彎曲等性能。所（suǒ）以樹脂最好的交聯狀態是適當的交聯密度，盡可能完全的反應程（chéng）度

5.降低塗膜表麵張力
利用 F 取代烷基或矽氧烷類流平劑降低塗膜表麵張力，使得塗（tú）膜具（jù）有一定的疏水性。

6.初期（qī）耐水和長期耐水
水（shuǐ）性塗料幹燥慢，實幹之後的很長時（shí）間裏，依然會有一定量的水殘留（liú）在塗抹中，這（zhè）些水分子在完全幹燥之前存（cún）在（zài）劣化塗膜性能的傾向，需要塗（tú）膜在次（cì）階段有能力抵抗殘留水的破壞作（zuò）用，在此定義為“前期耐水性”，顯然前期耐水性與施工工藝也緊密有關。
塗膜在完全（quán）幹燥後（塗膜中水含量極低），的長期使用過程中，由於“親水結構”的存在，存在吸水回潮（cháo）的傾向，所以還要（yào）保證塗膜的“長期耐水（shuǐ）”。
